トロコイドポンプ

トロコイドポンプ

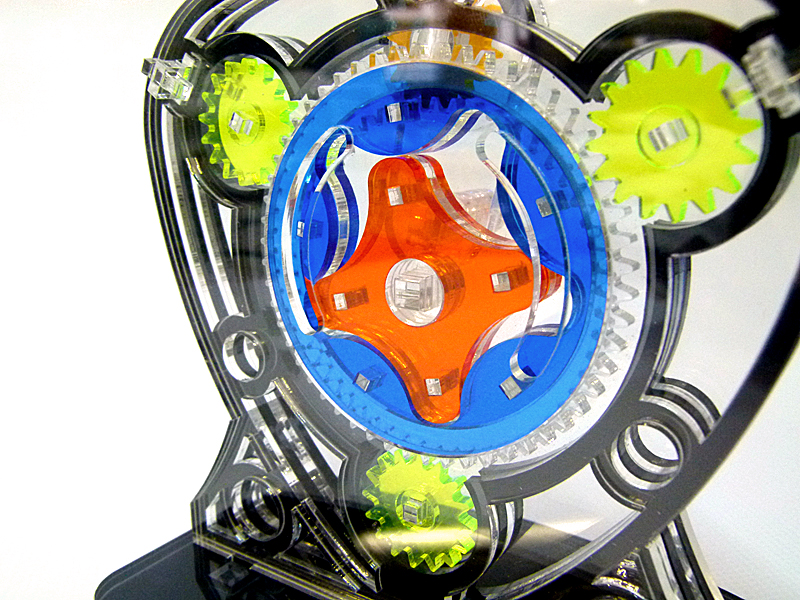

歯数の違う歯車を偏心して取付けるとインナーローターの回転に合わせてアウターローターも回転します、この時互いのローターの間に出来る隙間の容積が場所によって変わります。

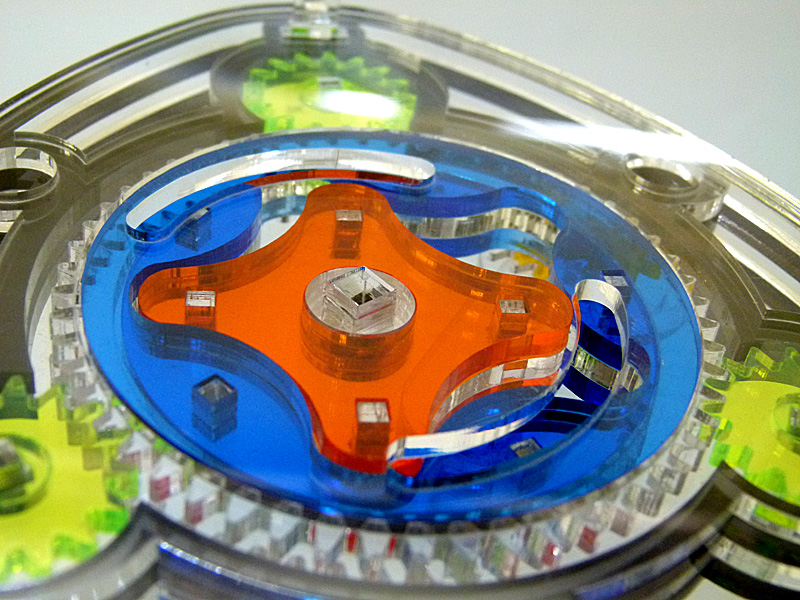

この隙間が大きくなる所から吸入口を設け、小さくなる所から吐出口を設けるのがトロコイドポンプの基本構造のようです。

この吸入口と吐出口はシンボリックなデザインとして本体にスリットをいれて表現しました。

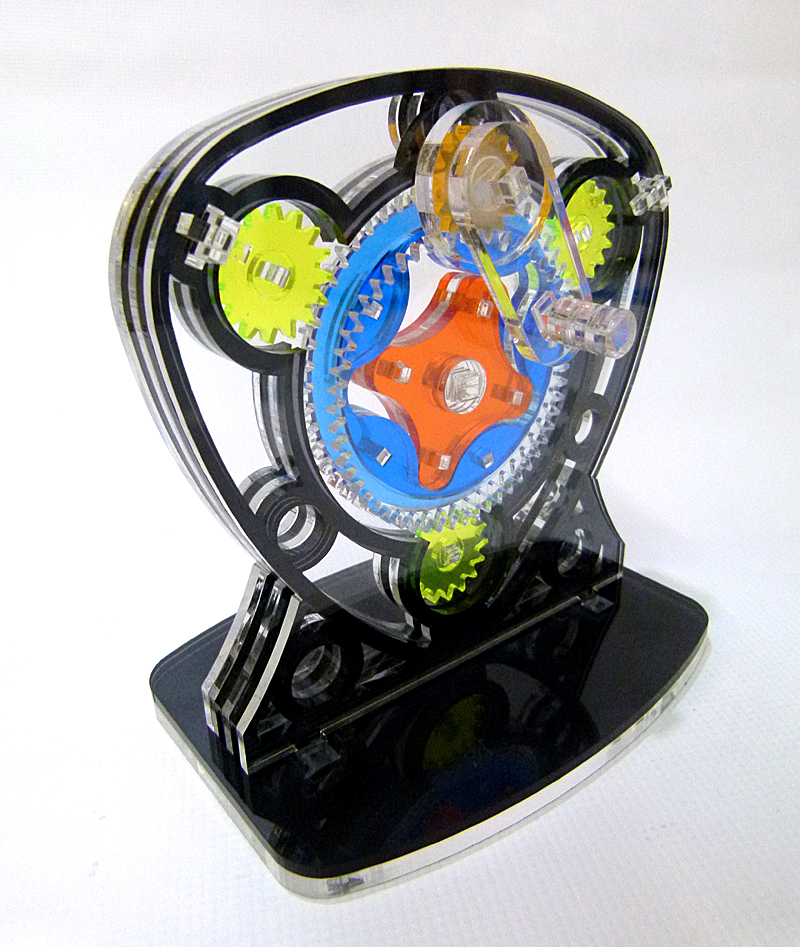

アウターローターの転がりを良くするために取付けた3つのギアは実際のポンプには無い構造ですが、このアクリルモデルでは重要な役目を果たしていますのでデザインの一部として取り入れました。
トロコイドポンプ
注文番号:E-20
¥8,640 (税込、送料別)
購入数


(ご注文確定後5営業日以内に発送致します)
FAXでご注文の方はコチラ
ご注文用FAXシートのダウンロード
(文字をクリックすると自動的にダウンロードされます)


トロコイドポンプ 動画(Youtube)
この商品はお客様に組み立てていただくキットです。
お届け時にはパーツごとにバラバラになっています。

組み立てマニュアルのダウンロード

組み立て難易度:★★
外形寸法
幅  17p
高さ 15p
奥行 11p

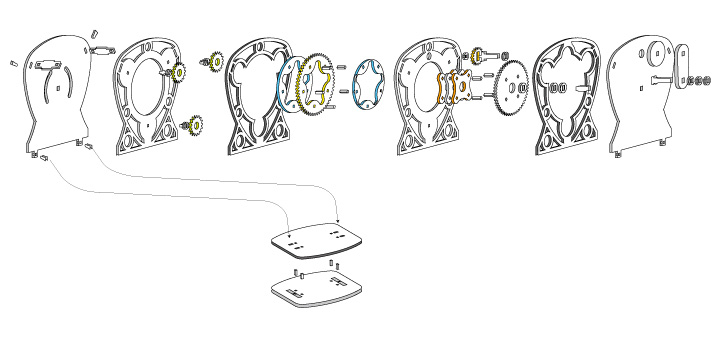

パーツ構成図
