内装三段変速機

内装三段変速機
いわゆるママチャリに搭載されている“内装三段変速機”は遊星歯車を利用して変速する装置です。
この変速機は太陽歯車を固定し、内歯車と遊星キャリヤに力を切り替えて伝え変速します。

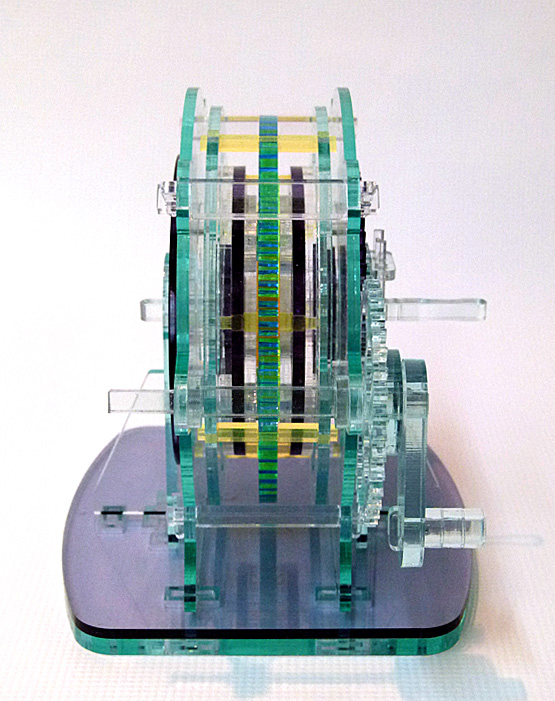

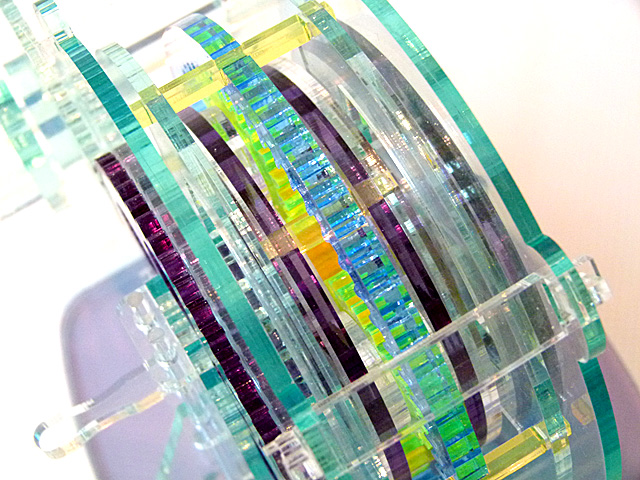

今回作ったアクリルクラフトの“三段変速機”は実際の変速機の構造とは一致しないかも知れませんが、ギアの切り替えと変速の動きを再現してみました。

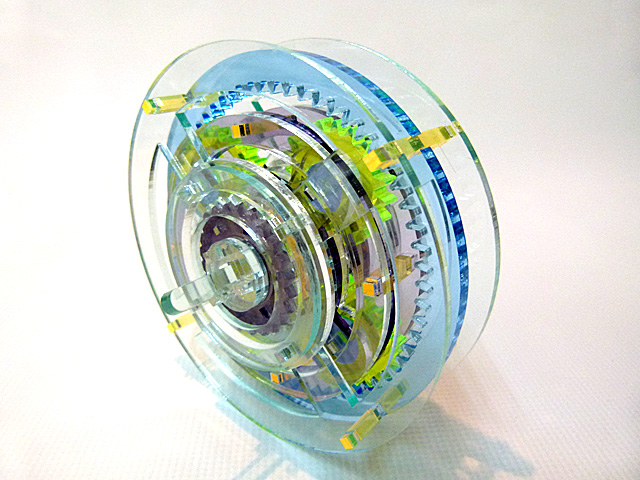

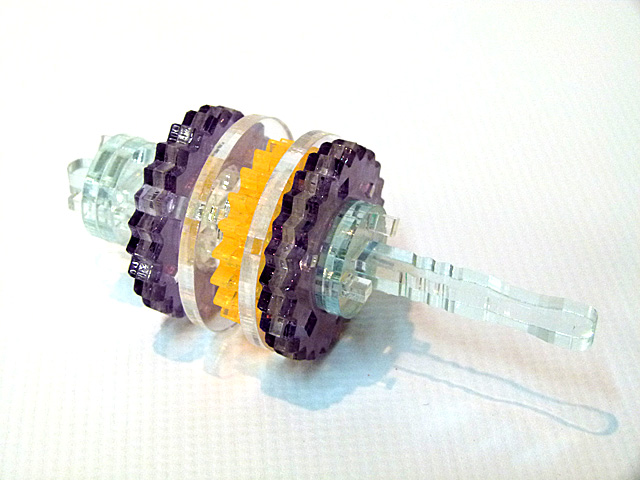

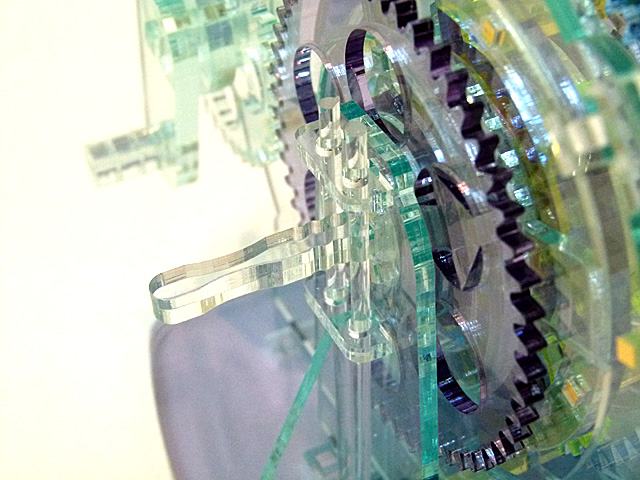

軸に取付けたクラッチで内歯車に回転力を伝え遊星歯車を介して遊星キャリヤの回転を取り出すと減速になり、逆に遊星キャリヤから内歯車に伝えると倍速になります。
三段変速ですから入力と出力が同じノーマルも再現してあります。

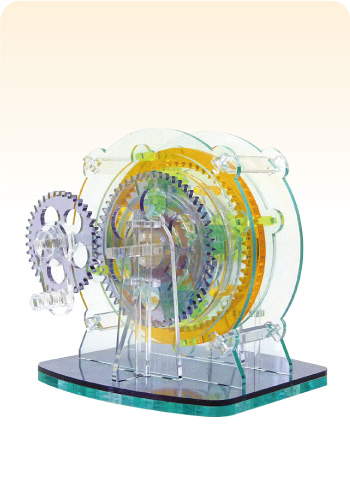

内装三段変速機
注文番号:E-17
¥12,350 (税込、送料別)
購入数


(ご注文確定後5営業日以内に発送致します)
FAXでご注文の方はコチラ
ご注文用FAXシートのダウンロード
(文字をクリックすると自動的にダウンロードされます)

内装三段変速機 動画(Youtube)
この商品はお客様に組み立てていただくキットです。
お届け時にはパーツごとにバラバラになっています。

組み立てマニュアルのダウンロード

組み立て難易度:★★★
外形寸法
幅  17p
高さ 14p
奥行 12p

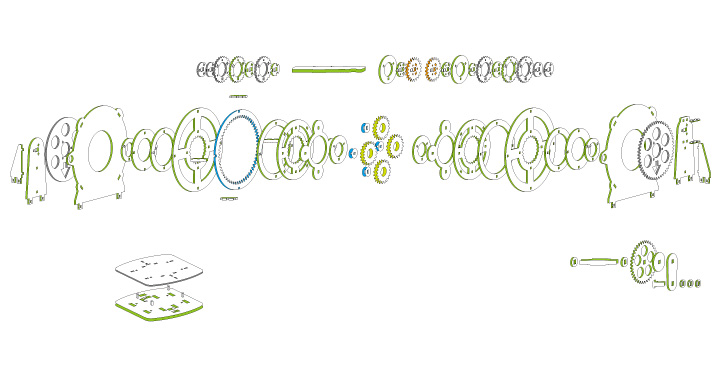

パーツ構成図
