コーン式無段変速機

コーン式無段変速機
リングコーン無段変速機は遊星歯車の原理でコーン(円錐コマ)を転がして無段変速を実現したユニークな仕掛けです。
ZAHSではこの円錐形を平板のギアの径を変えて積み重ねた物をコーンの代用とする事で、リングコーン無段変速機の基本的な動きを再現する事が出来ました。
実際のコーン式変速機は遊星コーンの円錐面とリングの内周面は圧接なので移動は無段階ですがアクリルモデルはギア噛み合いの4段階で表現しています。

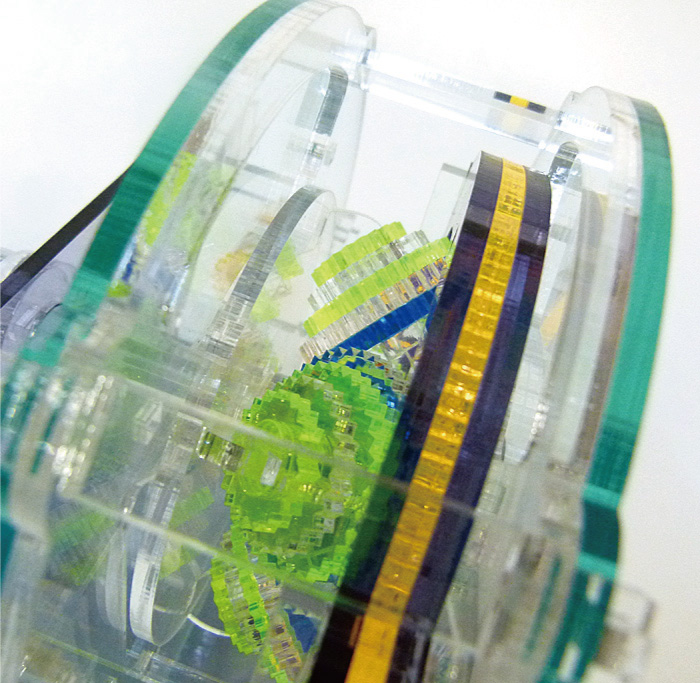

リングの位置によりコーン先端の小径遊星ギアがリング内を公転する速度がコーン根元の大径ギア側に移動するほどスピードアップする様子が観察出来ます。

※リングコーンは日本電産シンポ株式会社の登録商標です

リングコーンの構造について(ブログ)
コーン式無段変速機
注文番号:E-23
¥12,350 (税込、送料別)

購入数


(ご注文確定後5営業日以内に発送致します)
FAXでご注文の方はコチラ
ご注文用FAXシートのダウンロード
(文字をクリックすると自動的にダウンロードされます)

コーン式無段変速機 動画(Youtube)
この商品はお客様に組み立てていただくキットです。
お届け時にはパーツごとにバラバラになっています。

組み立てマニュアルのダウンロード

組み立て難易度:★★
外形寸法
幅  13p
高さ 14p
奥行 13p

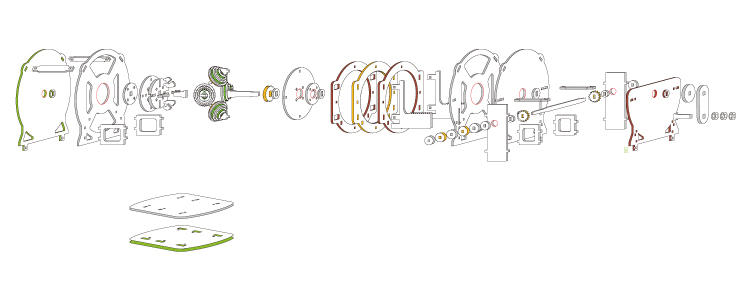

パーツ構成図
